濾波電抗器用于低壓濾波柜中，與濾波電容器串聯，調諧至某一諧振頻率，這時候電容器回路阻抗小，諧波電流流入電抗器，來達到吸收諧波的作用。低壓電網中有大量整流，變流，變頻裝置等諧波源，其產生的高次諧波會低影響線路的穩定運行－供配電系統中的電力線路與電力變壓器一般采用電磁式繼電器、感應式繼電器或晶體管繼電器予以檢測保護，它們?nèi)菀资苤C波影響，產生誤動或拒動。這樣，諧波將嚴重威脅供配電系統的穩定與安全運行。 影響電網的質量，從而減少電動機的出力。 對低壓開關設備的危害－全電磁型的斷路器；熱磁型的斷路器；電子型的斷路器，都可能因諧波產生誤動作。影響電力測量的準確性－特別是電能表（多采用感應型），當諧波較大時將產生計量混亂，測量不準確。濾波電抗器與電容器串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因素，濾波電抗器對于系統的安全運行起到了很大作用。
濾波電抗器定貨基本數據:
1）額定容量
2）額定電壓
3）額定電抗率
4）額定電流和大連續電流
5）冷卻方式（AN或AF）
6）使用條件（戶內或戶外）
7）根據串聯電抗器的應用所要求的其它性能數據應在合同中注明
濾波電抗器工作條件 :
1．電抗器采用F級絕緣，溫升不超過75℃；
2．能在1.35倍額定電流下長期運行；
3．電抗器誤差±1%；
4．安全性：線圈與鐵芯之間，常態下絕緣電阻不小于500兆歐.
濾波電抗器結構:

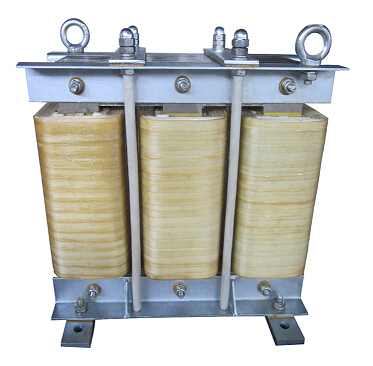

LKSG型低壓并聯電容器串聯電抗器采用三相干式結構，濾波電抗器采用NMN作絕緣層間絕緣中間有一通風道，保證電抗器長期運行后不發生變化，電抗器采用自然通風，空氣冷卻，因而具有結構簡單，體積小，造價低，安裝方便等特點。
